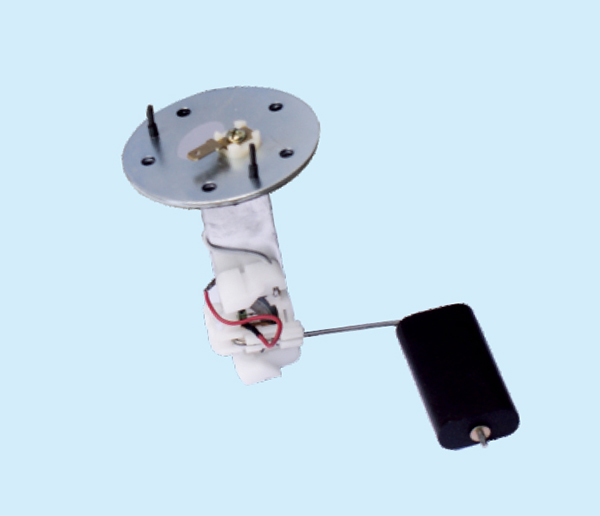

電磁式油量表及傳感器的結構與工作原理電磁式油量表與可變電阻式傳感器的工作，是利用燃油箱內油面高度的變化來改變傳感器的電阻值大小，使油量表左、右線圈內的電流發生變化。在兩線圈合成磁場的作用下，帶指針的轉子發生偏轉，從而指示油面的高度。電磁式油量表由左右線圈（內有鐵心）、轉子與指針、刻度盤等組成。傳感器由電阻器、滑片、浮子組成。浮子浮于油面上，并隨油面的高低而改變滑片在電阻器上的位置，如圖 2-166 所示。電路接通后電流回路為：蓄電池正極、左線圈、右線圈、搭鐵、蓄電池負極和蓄電池正極、左線圈、電阻器、滑片、搭鐵、蓄電池負極。
